マルイG17用G34カスタム変身キット 組立手順

キット内容

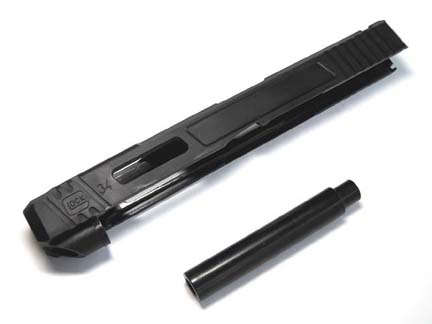

このキットはG34カスタムスライドと延長用のアウターパイプ(ジュラコン製)のセットになります。

※) サイトやフレーム等、作例で構成しているバーツは付属していません。



組立て方

※このキットは上級者向けとしていますので、細かい分解・組立の方法は省いています。

◎下準備

1、通常分解ののちアウターバレルからインナーバレル・アッセンブリーを外します。

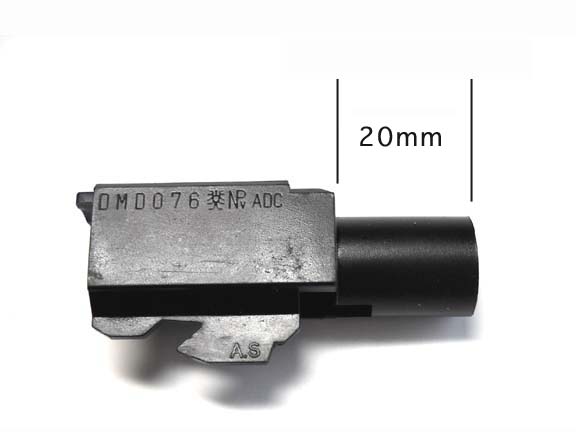

アウターバレルのチャンバー部から20mmの位置を糸ノコかパイプカッターで切断します。

断面を紙ヤスリ等で軽く整えてバリも取ります。

2、キットに付属のアウターパイプの一段細くなっている側を差し込んで抵抗無く前後に動くのを確認して下さい(抵抗が有る場合は断面が変形しているか、バリが残って居ますので整えて下さい)。



3、元のスライドからブリーチ、フロントサイトを外します。



◎組込

1、キットのスライドにブリーチ、フロントサイトを組みます。

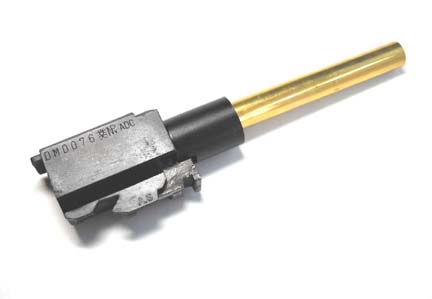

2、カットしたアウターバレル(チャンバー側)のみインナーバレル・アッセンブリーに組んでスライドに組みます。

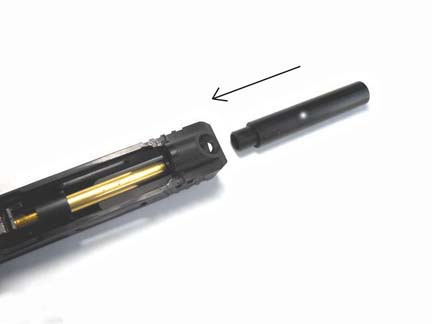

3、アウターバレルとインナーバレル・アッセンブリーが定位置になるようにセットしたら、スライドのマズル側からアウターパイプを差し込みます。



※この時、アウターパイプをインナーバレルに固定するイモネジが見えるように差し込んで下さい。

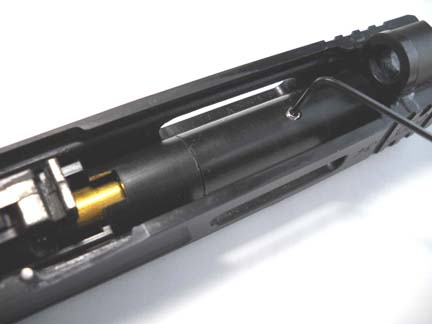

4、アウターバレル・アッセンブリーが定位置からズレないように抑えながら、アウターパイプの段差が見えないように差し込んで固定用のイモネジを締めて下さい。

アウターバレルの連結部は若干スキマが有っても大丈夫です。



5、ここまで組みましたら、スライドレールやアウターバレルの連結部にオイル(フッ素系の乾式オイルを推奨)を指して下さい。

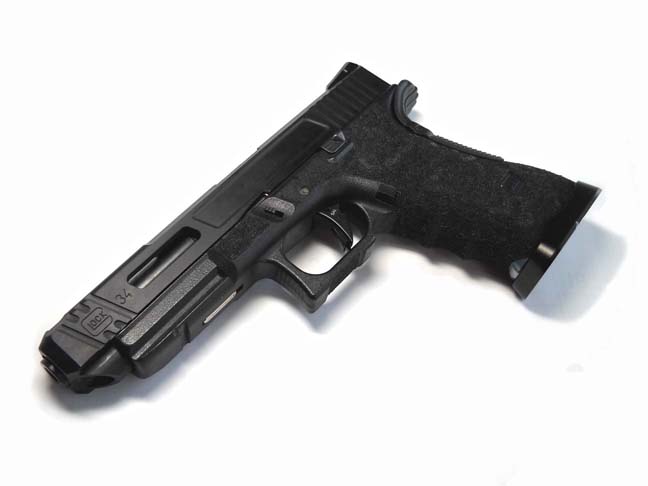

6、最後にリコイルSPガイドを組んで、スライドをフレームに組めば終わりです。

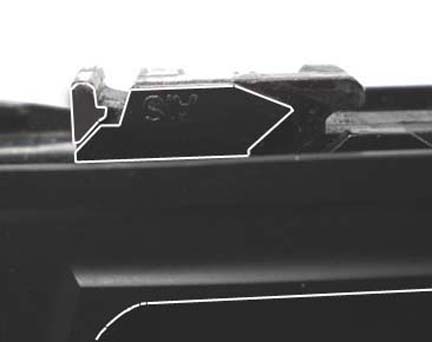

スライドロックがちゃんと掛かってるか確認して、作動チェックをしてください。

組込み・製品についてのお問い合わせは info_gwa2002@yahoo.co.jp まで。
